COM Express

PICMG®所定义的计算机模块规范 (COM)-COM Express®为一超级组件。其定义的接口提供了一个从旧有接口顺利过渡到各种新型串行接口的途径，这包括DisplayPort，PCI Express®， USB3.0和Serial ATA。康佳特于PICMG®组织中担任最新3.0版本的编辑，这版本包含最新
Type7定义，扩展了COM Express模块的使用到服务器等级的应用。

Oops, an error occurred! Code: 2025032613592414c10b8e

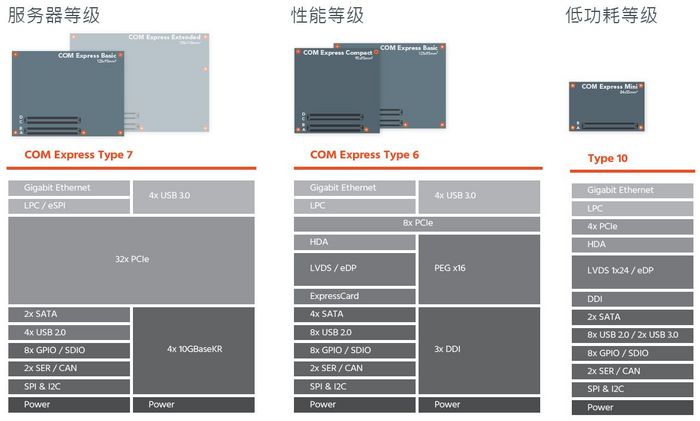

接口

COMExpress®定义了计算机模块跟载板之间连接的440引脚的信号。Type2模块支持传统接口如PCI和PATA。Type6模块配置了PCI Express® 2.0 通道，USB3.0， 3个DisplayPort输出且PEG端口不再与其它图形信号共用。

服务器模块

最新推出的Type7引脚是因应服务器类别的应用而生。它支持高达4个10 Gb 以太网络接口和最多32 PCI Express 通道，专为 Headless系统操作而设计，不支持任何视频或音频端口，但支持带外管理。

定制化

COM Express®是一个以全新高速计算机接口为主轴的规范。传统或特殊接口可制作在定制化载板。

尺寸

COM Express®计算机模块有四种不同尺寸。低功号Type10模块采用 Mini (84x55mm²)尺寸。Type6模块使用Compact (95 x 95 mm²)和 Basic (95 x 125 mm²)规格尺寸。Type7模块目前只有Basic的尺寸，但Extended (155x110 mm²)为未来可能发展的Typre7尺寸。

GPIO

COM Express®定义了通用输入/输出信号

散热设计

与Qseven® 和SMARC一样，COM Express®模块规范定义包括导热片，为COM Express®模块跟该系统冷却解决方案之间的散热传导接口。所有发热的原件都将热量传导至导热片上来避
免热点。高功耗模块使用的导热片和散热解决方案利用康佳特专利的高效扁平热管来达到最佳散热与最高可靠性。

PCI Express® 图形接口

COM Express® 提供最多32个 PCI Express®通道。这让客户可以用下一代PC的性能，应用至其嵌入式PC应用程序。PCI Express® 是一种少数引脚的接口且每个引脚具备大带宽。PCI
Express® 定义每个通道和方向可支持最大带宽8 GBit/s。

视频输出

COM Express模块常见的视频输出为可直接支持平板显示器的 LVDS和多达3个DDIs (Digital Display Interface)。每一个DDI皆
可切换置TMDS (支持DVI 或)或DisplayPort。未来，Type6模块也将支持eDP，此eDP接口将和LVDS的 A通道共用引
脚。Type7 模块是专为headless使用而设计并不直接支持视频输出。
