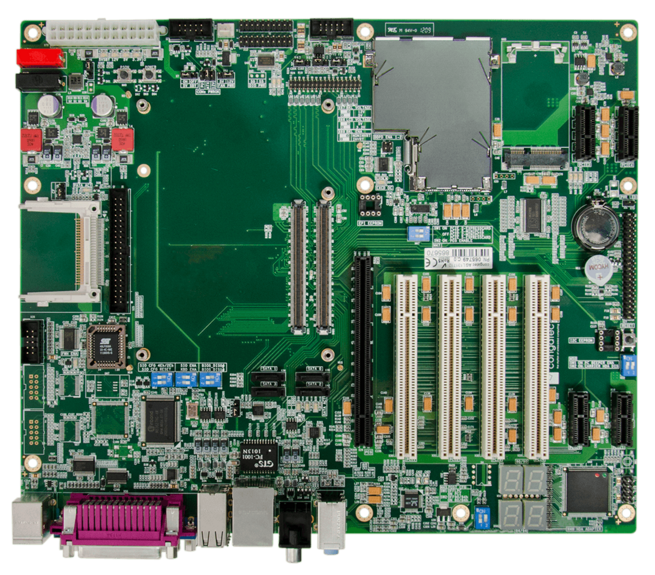

conga-CEVAL (EOL)
Carte porteuse d’évaluation pour les modules COM Express® basés sur la définition de brochage de type 2. Carte porteuse d’évaluation pour les modules COM Express® basés sur la définition de brochage de type 2.
- COM Express de type 2
- Carte porteuse d’évaluation
- Schémas disponibles
- Carte porteuse de référence
Specification
Pour pouvoir démarrer rapidement avec COM Express®, congatec propose une carte porteuse d’évaluation qui guide tous les signaux COM Express® vers les connecteurs d’interface standards. Prend en charge les modules COM Express® Compact et Basic possédant un brochage de type 2.
- Taille : 294 x 244 mm²
- 4 x1 PCI Express, 1 x Express Card, 1 x 16 PCI Express Graphics (PEG), 1 x Mini PCI
- Express Card, 4 x 32bit PCI
- Gigabit Ethernet
- 6 x USB
- Connecteur HDA
- 4 x SATA, 1 x PATA
- 2 x COM, 1 x LPT, 1 x disquette, PS2 clavier/souris
- Affichage PCI
- Système de haut-parleur, bouton d’alimentation, bouton de réinitialisation, batterie CMOS
- Connecteur CRT, interface LVDS
- Connecteur ATX, fiches femelles GND/12 V
- Température : fonctionnement : 0 à 60 °C, stockage : -20 à +80 °C
- Humidité : fonctionnement : 10 % à 90 %, stockage : 5 % à 95 %
Documents
All documents found on this page are updated without notification. Always check this page for the latest version.
- Manual
- CAD design data for conga-CEVAL 05.02.2021
- Schematics for conga-CEVAL 05.02.2021
- User's Guide conga-HDMI/DisplayPort adapter 15.06.2015 The conga-HDMI/DisplayPort adapter provides two DisplayPort and two HDMI interfaces.
- User's Guide conga-HDA 15.06.2015 Short description of congatec's High Definition Audio adapter.
- Image
- conga-CEVAL per l 15.06.2015
- conga-CEVAL per -r 15.06.2015
- conga-CEVAL-rep1 15.06.2015
- conga-CEVAL-rep 15.06.2015
- Data Sheet
- conga-CEVAL 20.10.2026
Software
- Windows 2000
-
VIA_Vinyl.zip
23.09.2008 / 1.15 Mo
Via AC97 Audio Driver for VT1616 codec (located on conga-CEVAL)
-
vt1708.zip
16.11.2007 / 13.82 Mo
Sound driver for conga-HDA addon base board (used along with conga-CEVAL), VIA HD Audio Codecs Rev. 3.40.
- Windows 7
-
32bit_Vista_Win7_Win8_R270.exe
02.07.2012 / 49.34 Mo
High Definition Audio Codec driver for Realtek chips. For Windows 7/8 32Bit Rev. 2.70.
-
64bit_Vista_Win7_Win8_R270.exe
02.07.2012 / 53.72 Mo
High Definition Audio Codec driver for Realtek chips. For Windows 7/8 64Bit Rev. 2.70.
- Windows 8
-
32bit_Vista_Win7_Win8_R270.exe
02.07.2012 / 49.34 Mo
High Definition Audio Codec driver for Realtek chips. For Windows 7/8 32Bit Rev. 2.70.
-
64bit_Vista_Win7_Win8_R270.exe
02.07.2012 / 53.72 Mo
High Definition Audio Codec driver for Realtek chips. For Windows 7/8 64Bit Rev. 2.70.
- Windows XP
-
VIA_Vinyl.zip
23.09.2008 / 1.15 Mo
Via AC97 Audio Driver for VT1616 codec (located on conga-CEVAL)
-
vt1708.zip
16.11.2007 / 13.82 Mo
Sound driver for conga-HDA addon base board (used along with conga-CEVAL), VIA HD Audio Codecs Rev. 3.40.
-
WDM_R270.zip
28.09.2012 / 31.31 Mo
Realtek High Definition Audio Driver for Windows XP Rev. 2.70
